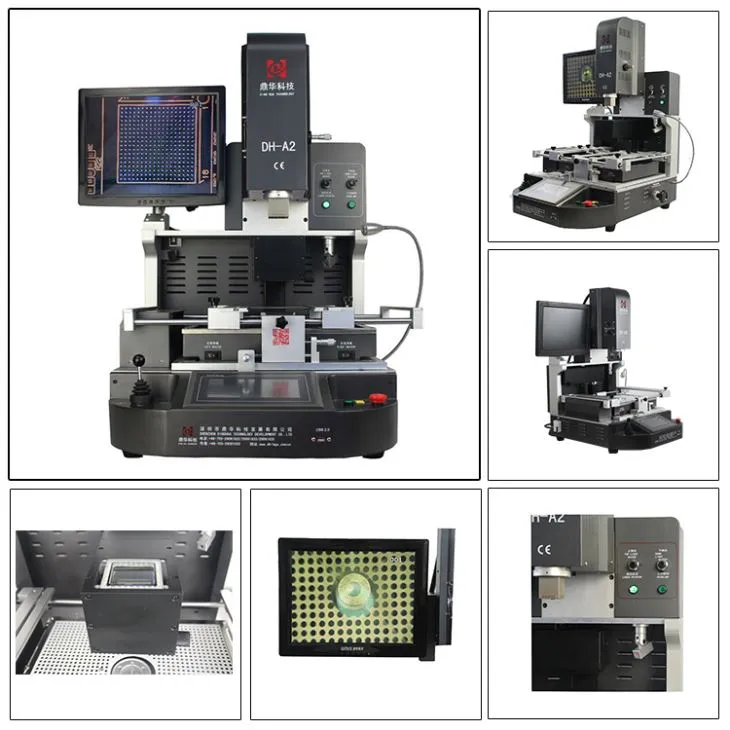

BGA ریبلنگ مشین کی قیمت

BGA ریبلنگ مشین کی قیمت

1. BGA ریبالنگ مشین کی قیمت کی مصنوعات کی خصوصیات

• خود کار طریقے سے ہٹانا، بڑھتے ہوئے اور سولڈرنگ۔ ڈیسولڈرنگ، بڑھتے ہوئے اور خود بخود سولڈرنگ۔

• سی سی ڈی کیمرہ ہر سولڈرنگ جوائنٹ کی قطعی سیدھ کو یقینی بناتا ہے،

•تین آزاد ہیٹنگ زونز درست درجہ حرارت کنٹرول کو یقینی بناتے ہیں۔

ہاٹ ایئر ملٹی ہول راؤنڈ سینٹر سپورٹ خاص طور پر بڑے سائز کے پی سی بی اور بی جی اے کے لیے مفید ہے جو مرکز میں واقع ہے۔

پی سی بی کولڈ سولڈرنگ اور آئی سی ڈراپ کی صورت حال سے بچیں.

•نیچے گرم ہوا کے ہیٹر کا درجہ حرارت 300 ڈگری تک پہنچ سکتا ہے، جو بڑے سائز کے مدر بورڈ کے لیے اہم ہے۔

دریں اثنا، اوپری ہیٹر کو مطابقت پذیر یا آزاد کام کے طور پر سیٹ کیا جا سکتا ہے۔

BGA ریبالنگ مشین کی قیمت کی تفصیلات

3. BGA ریبالنگ مشین کی قیمت کی تفصیلات

4. ہماری BGA ریبالنگ مشین کی قیمت کیوں منتخب کریں؟

BGA ریبالنگ مشین کی قیمت کا سرٹیفکیٹ

معیاری مصنوعات پیش کرنے کے لیے، شینزہن ڈنگہوا ٹیکنالوجی ڈیولپمنٹ کمپنی، لمیٹڈ سب سے پہلے

UL، E-MARK، CCC، FCC، CE ROHS سرٹیفکیٹ پاس کریں۔ دریں اثنا، معیار کے نظام کو بہتر بنانے اور کامل کرنے کے لیے،

ڈنگہوا نے ISO, GMP, FCCA, C-TPAT آن سائٹ آڈٹ سرٹیفیکیشن پاس کیا ہے۔

6. BGA ریبالنگ مشین کی پیکنگ اور کھیپ کی قیمت

7. مدر بورڈ کی مرمت کے بارے میں متعلقہ معلومات

1 چیک بورڈ کے طریقہ کار میں ترمیم

1. مشاہدے کا طریقہ: چاہے جلی ہوئی ہو، جلی ہو، فومنگ ہو، بورڈ ٹوٹ گیا ہو، ساکٹ زنگ اور پانی ہو۔

2. میز کی پیمائش کا طریقہ: چاہے پلس 5V، GND مزاحمت بہت چھوٹی ہے (50 ohms سے نیچے)۔

3. پاور آن چیک: خراب بورڈ کے لیے، ہائی وولٹیج کو تھوڑا سا 0 میں ایڈجسٹ کیا جا سکتا ہے۔{3}}V۔ پاور آن ہونے کے بعد، ہینڈ ہیلڈ بورڈ پر آئی سی استعمال کیا جاتا ہے۔

مشکل چپ کو گرم کرنے کے لئے، تاکہ یہ سمجھا جائے.

4. منطقی قلم کی جانچ: چیک کریں کہ آیا IC ان پٹ، آؤٹ پٹ، اور کنٹرول پولز کے ہر سرے پر سگنل مضبوط ہے یا کمزور جن پر شبہ ہے۔

5. بڑے کام کے علاقوں کی شناخت کریں: زیادہ تر بورڈز میں لیبر کی واضح تقسیم ہوتی ہے، جیسے: کنٹرول ایریا (CPU)، کلاک ایریا (کرسٹل آسیلیٹر) (فریکوئنسی ڈویژن)،

بیک گراؤنڈ پکچر ایریا، ایکشن ایریا (شخص، ہوائی جہاز)، ساؤنڈ سنتھیسز ڈسٹرکٹ، وغیرہ۔ کمپیوٹر بورڈ کی گہرائی سے مرمت کے لیے یہ بہت ضروری ہے۔

2 خرابیوں کا سراغ لگانے کے طریقہ کار میں ترمیم

1. چپ پر شک کرے گا، مینول کی ہدایات کے مطابق، پہلے چیک کریں کہ آیا ان پٹ اور آؤٹ پٹ ٹرمینلز پر کوئی سگنل (ویوفارم) ہے، اگر وہاں

کوئی ان پٹ نہیں ہے، پھر آئی سی کے کنٹرول سگنل (گھڑی) وغیرہ کو چیک کریں۔ اگر کوئی ہے تو، یہ آئی سی خراب ہے، امکان بہت اچھا ہے، کوئی کنٹرول سگنل نہیں، اس کے پچھلے قطب کو اس وقت تک ٹریس کریں جب تک کہ اسے کوئی نہ ملے۔

خراب آئی سی

2. فی الحال، کھمبے کو کھمبے سے نہ ہٹائیں اور وہی ماڈل استعمال کریں۔ یا اسی پروگرام کے مواد کے ساتھ آئی سی پشت پر ہے، اور دیکھنے کے لیے بوٹ کریں۔

اگر یہ تصدیق کرنا بہتر ہے کہ آیا آئی سی کو نقصان پہنچا ہے۔

3. شارٹ سرکٹ لائن کو تلاش کرنے کے لیے ٹینجینٹل لائن اور جمپر لائن کا طریقہ استعمال کریں: کچھ سگنل لائنز اور گراؤنڈ لائنز تلاش کریں، نیز 5V یا دیگر متعدد ICs نہیں ہونے چاہئیں۔

شارٹ سرکٹ سے جڑے ہوئے، آپ لائن کو کاٹ کر دوبارہ پیمائش کر سکتے ہیں، اس بات کا تعین کر سکتے ہیں کہ آیا یہ IC کا مسئلہ ہے یا بورڈ کی سطح کا مسئلہ، یا ادھار لینے والے سگنلز

دوسرے آئی سی سے لے کر آئی سی کو غلط ویوفارم کے ساتھ ٹانکا لگا کر دیکھیں کہ آیا تصویر بہتر ہو رہی ہے، اور فیصلہ کریں کہ آیا آئی سی اچھا ہے یا برا۔

4. کنٹرول کا طریقہ: اسی مواد کے ساتھ ایک اچھا کمپیوٹر بورڈ تلاش کریں جس میں متعلقہ IC کے پن ویوفارم اور تصدیق کے لیے IC کی تعداد کی پیمائش کی جا سکے۔

آیا آئی سی کو نقصان پہنچا ہے۔

5. مائیکرو کمپیوٹر یونیورسل پروگرامر (ALL-03/07) (EXPRO-80/100، وغیرہ) میں ICTEST سافٹ ویئر کے ساتھ IC کی جانچ کریں۔

3 ہٹانے کے طریقہ کار میں ترمیم

1. مونڈنے کا طریقہ: بورڈ کو کوئی نقصان نہیں، ری سائیکل نہیں کیا جا سکتا.

2. ٹن کا طریقہ گھسیٹیں: آئی سی پن کے دونوں طرف ٹن کو سولڈر کریں، آگے پیچھے گھسیٹنے کے لیے ہائی ٹمپریچر سولڈرنگ آئرن کا استعمال کریں، اور آئی سی کو شروع کریں (نقصان پہنچانے میں آسان

بورڈ، لیکن ٹیسٹ آئی سی کی حفاظت کر سکتا ہے)۔

3. باربی کیو کا طریقہ: الکحل کے لیمپوں، گیس کے چولہے، بجلی کے چولہے وغیرہ پر گرل کرنا۔ بورڈ پر ٹن پگھلنے کے بعد، آئی سی تیار ہوتا ہے (سمجھنا آسان نہیں)۔

4. ٹن برتن کا طریقہ: بجلی کی بھٹی پر ایک خاص ٹن برتن بنائیں۔ ٹن کے پگھلنے کے بعد، بورڈ پر اتارے جانے والے آئی سی کو ٹن کے برتن میں ڈبو دیا جاتا ہے، اور آئی سی

بورڈ کو نقصان پہنچائے بغیر نکالا جا سکتا ہے، لیکن سامان تیار کرنا آسان نہیں ہے۔

5. الیکٹرک ہیٹ گن: فلم کو اتارنے کے لیے ایک خاص الیکٹرک ہیٹ گن کا استعمال کریں، آئی سی کے اس حصے کو اڑا دیں جو اتارا جائے، اور پھر ٹن کے بعد آئی سی کو باہر نکالا جا سکتا ہے (نوٹ

کہ پلیٹ اڑانے پر ایئر گن کو ہلا دیا جائے، ورنہ کمپیوٹر بورڈ اڑا دیا جائے گا۔ تاہم، ایئر گن کی قیمت زیادہ ہے، عام طور پر تقریباً

2،000 یوآن۔) ایک پیشہ ور ہارڈویئر کی مرمت کے طور پر، بورڈ کی دیکھ بھال سب سے اہم منصوبوں میں سے ایک ہے۔ پھر، ایک ناقص مدر بورڈ لیں، اس کا تعین کیسے کریں۔

کون سا جزو مسئلہ ہے؟

4 ناکامی کی بنیادی وجہ ایڈیٹر

1. انسان کی بنائی ہوئی خرابیاں: I/O کارڈز میں پاور کے ساتھ پلگ ان، اور بورڈز اور پلگ لوڈ کرتے وقت نامناسب طاقت کی وجہ سے انٹرفیس، چپس وغیرہ کو نقصان

2. خراب ماحول: جامد بجلی اکثر مدر بورڈ پر موجود چپ (خاص طور پر CMOS چپ) کے ٹوٹنے کا سبب بنتی ہے۔ اس کے علاوہ، جب motherboard

گرڈ وولٹیج سے بجلی کی سپلائی کو پہنچنے والے نقصان یا اسپائک کا سامنا کرنا پڑتا ہے، یہ اکثر سسٹم بورڈ کے پاور سپلائی پلگ کے قریب چپ کو نقصان پہنچاتا ہے۔ اگر مدر بورڈ

دھول کے ساتھ احاطہ کرتا ہے، یہ بھی ایک سگنل شارٹ سرکٹ کا سبب بن جائے گا. 3. ڈیوائس کے معیار کے مسائل: چپ اور دیگر آلات کے خراب معیار کی وجہ سے نقصان۔ نوٹ کرنے کی پہلی چیز ہے

کہ دھول مدر بورڈ کے سب سے بڑے دشمنوں میں سے ایک ہے۔

ہدایات

آپریٹنگ ہدایات (3)

دھول پر توجہ دینا بہتر ہے۔ مدر بورڈ پر دھول کو آہستہ سے برش کرنے کے لیے برش کا استعمال کریں۔ اس کے علاوہ مدر بورڈ اور چپس پر کچھ کارڈز پن کی شکل میں ہوتے ہیں،

جو اکثر پنوں کے آکسیکرن کی وجہ سے خراب رابطے کا باعث بنتے ہیں۔ سطحی آکسائیڈ کی تہہ کو ہٹانے اور اسے دوبارہ پلگ کرنے کے لیے صافی کا استعمال کریں۔ بلاشبہ، ہم ٹرائکلوروایتھین کا استعمال کر سکتے ہیں--بخار*،

جو مین بورڈ کی صفائی کے لیے مائعات میں سے ایک ہے۔ اچانک بجلی کی خرابی بھی ہے، آپ کو فوری طور پر کمپیوٹر کو بند کر دینا چاہئے، تاکہ اچانک مدر بورڈ کو کال نہ کریں۔

اور بجلی کی سپلائی جل گئی۔ BIOS کی غلط سیٹنگز کی وجہ سے، اگر اوور کلاکنگ ہو رہی ہو... آپ لائن کو صاف کرنے کے لیے چھلانگ لگا سکتے ہیں اور اسے دوبارہ اٹھا سکتے ہیں۔ اگر BIOS خراب ہو گیا ہے، جیسے وائرس کی مداخلت...،

آپ BIOS کو دوبارہ لکھ سکتے ہیں۔ چونکہ BIOS کو آلہ سے ماپا نہیں جا سکتا، یہ سافٹ ویئر کی شکل میں موجود ہے۔ تاکہ ان تمام وجوہات کو ختم کیا جا سکے جو مسائل کا باعث بن سکتے ہیں۔

مدر بورڈ پر، مدر بورڈ BIOS کو برش کرنا بہتر ہے۔ میزبان سسٹم کے ناکام ہونے کی بہت سی وجوہات ہیں۔ مثال کے طور پر، مدر بورڈ خود یا مختلف کارڈ کی ناکامی پر

I/O بس سسٹم کو خراب کر سکتی ہے۔ پلگ اینڈ پلے مینٹیننس کا طریقہ مدر بورڈ یا I/O ڈیوائس پر خرابی کا تعین کرنے کا ایک آسان طریقہ ہے۔ طریقہ کار

پلگ اِن بورڈ کو ایک ایک کرکے بند کرنا ہے، اور ہر بار جب کوئی بورڈ نکالا جاتا ہے، مشین مشین کی چلتی حالت کا مشاہدہ کرنے کے لیے دوڑ رہی ہے۔ ایک بار جب بورڈ چل جاتا ہے۔

عام طور پر کسی خاص بلاک کو نکالنے کے بعد، غلطی بورڈ کی غلطی یا متعلقہ I/O بس سلاٹ کی وجہ سے ہوتی ہے۔ اور لوڈ سرکٹ ناقص ہے۔ اگر سسٹم اسٹارٹ اپ اب بھی ہے۔

تمام بورڈز کو ہٹانے کے بعد عام نہیں، غلطی مدر بورڈ میں ہونے کا امکان ہے۔ تبادلے کا طریقہ بنیادی طور پر ایک ہی قسم کے پلگ ان بورڈ، بس کا تبادلہ کرنا ہے۔

موڈ ایک ہی ہے، پلگ ان بورڈ کی ایک ہی تقریب یا چپ باہمی چپ ایکسچینج کی ایک ہی قسم، غلطی کا تعین کرنے کے لئے غلطی رجحان کی تبدیلی کے مطابق.

یہ طریقہ زیادہ تر آسانی سے پلگ ان کی بحالی کے ماحول میں استعمال ہوتا ہے، جیسے کہ میموری سیلف ٹیسٹ کی خرابیاں، جو ایک ہی میموری کا تبادلہ کر سکتی ہیں۔
