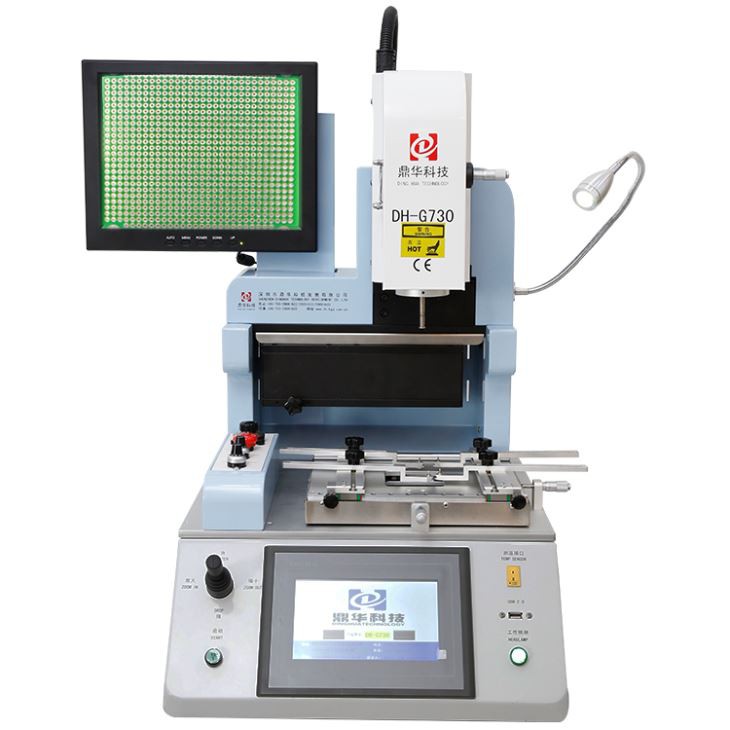

موبائل کی مرمت کرنے والی SMD مشین

خودکار موبائل ریپئرنگ SMD مشین

1. سی سی ڈی کیمرہ موبائل ریپئرنگ ایس ایم ڈی مشین کی درخواست

موبائل فون مدر بورڈ اور چھوٹے مدر بورڈ کی مرمت کے لیے خاص طور پر موزوں ہے۔ مختلف قسم کے چپس کے لیے موزوں: BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA، LED چپ۔

2. کی مصنوعات کی خصوصیاتخودکار موبائل ریپئرنگ SMD مشین

موبائل فون، چھوٹے کنٹرول بورڈز یا چھوٹے مدر بورڈز وغیرہ میں چپ لیول کی مرمت میں بڑے پیمانے پر استعمال کیا جاتا ہے۔

ڈیسولڈرنگ، ماؤنٹنگ اور سولڈرنگ خود بخود۔

• BGA اور اجزاء کو درست طریقے سے نصب کرنے کے لیے HD CCD آپٹیکل الائنمنٹ سسٹم

• حرکت پذیر یونیورسل فکسچر پی سی بی کو کنارے والے حصے پر خراب ہونے سے روکتا ہے، ہر قسم کی پی سی بی کی مرمت کے لیے موزوں ہے۔

• کام کرنے کے لیے چمک کو یقینی بنانے کے لیے ہائی پاور ایل ای ڈی لائٹ، اور مقناطیس نوزلز کے مختلف سائز، ٹائٹینیم الائے میٹریل، آسانی سے تبدیل اور انسٹال کریں، کبھی بھی خرابی اور زنگ آلود نہیں۔

3. کی تفصیلاتMCGS ٹچ اسکرین موبائل کی مرمت کرنے والی SMD مشین

4. کی تفصیلاتہاٹ ایئر موبائل کی مرمت کرنے والی SMD مشین

5. ہمارا انتخاب کیوں کریں۔خودکار موبائل ریپئرنگ SMD مشین?

6. کا سرٹیفکیٹآپٹیکل الائنمنٹ موبائل ریپئرنگ SMD مشین

7. کی پیکنگ اور شپمنٹخودکار موبائل ریپئرنگ SMD مشین سپلٹ وژن

8. کی کھیپخودکار موبائل ریپئرنگ SMD مشین

ہم مشین کو DHL/TNT/UPS/FEDEX کے ذریعے بھیجتے ہیں، جو تیز اور محفوظ ہے۔ اگر آپ شپمنٹ کی دیگر شرائط کو ترجیح دیتے ہیں، تو براہ کرم ہمیں بلا جھجھک بتائیں۔

9. ادائیگی کی شرائط۔

بینک ٹرانسفر، ویسٹرن یونین، کریڈٹ کارڈ۔

ادائیگی موصول ہونے کے بعد ہم 5-10 کاروبار کے ساتھ مشین بھیجیں گے۔

10. متعلقہ علم

ڈیزائن پر پی سی بی کی سطح کی کوٹنگ (پلیٹنگ) پرت کا اثر:

اس وقت، وسیع پیمانے پر استعمال ہونے والے روایتی سطح کے علاج کے طریقے OSP گولڈ چڑھایا گولڈ پلیٹڈ سپرے ٹن ہیں۔

ہم لاگت، ویلڈیبلٹی، پہننے کی مزاحمت، آکسیڈیشن مزاحمت اور پیداوار کے عمل، ڈرلنگ اور سرکٹ میں ترمیم کے فوائد اور نقصانات کا موازنہ کر سکتے ہیں۔

OSP عمل: کم لاگت، اچھی چالکتا اور چپٹا پن، لیکن آکسیڈیشن کی کمزور مزاحمت، تحفظ کے لیے سازگار نہیں۔ ڈرلنگ کا معاوضہ عام طور پر {{0}}.1 ملی میٹر کے مطابق بنایا جاتا ہے، اور HOZ تانبے کی موٹی لائن کی چوڑائی 0.025 ملی میٹر کے حساب سے دی جاتی ہے۔ انتہائی آسان آکسیڈیشن اور ڈسٹنگ کو مدنظر رکھتے ہوئے، OSP کا عمل فارمنگ کی صفائی کے بعد مکمل ہو جاتا ہے۔ جب سنگل پیس کا سائز 80MM سے کم ہو تو پیس فارم پر غور کیا جانا چاہیے۔ ترسیل.

Electroplating نکل سونے کا عمل: اچھی آکسیکرن مزاحمت اور پہننے کی مزاحمت۔ جب پلگ یا رابطہ پوائنٹس کے لیے استعمال کیا جاتا ہے، تو سونے کی تہہ کی موٹائی 1.3um سے زیادہ یا اس کے برابر ہوتی ہے۔ ویلڈنگ کے لیے استعمال ہونے والی سونے کی تہہ کی موٹائی عام طور پر 0 ہوتی ہے۔{3}}.1um، لیکن متعلقہ سولڈر ایبلٹی۔ غریب ڈرلنگ کا معاوضہ 0.1 ملی میٹر کے مطابق دیا جاتا ہے، اور لائن کی چوڑائی کی تلافی نہیں کی جاتی ہے۔ جب تانبے کی پلیٹ 1OZ یا اس سے زیادہ سے بنی ہوتی ہے تو، سطح کی سونے کی تہہ کے نیچے تانبے کی تہہ ضرورت سے زیادہ اینچنگ اور ٹوٹ پھوٹ کا باعث بنتی ہے۔ گولڈ چڑھانا موجودہ مدد کی ضرورت ہے. گولڈ چڑھانے کے عمل کو اس لیے ڈیزائن کیا گیا ہے کہ اس سے پہلے کہ سطح مکمل طور پر کھدائی جائے۔ اینچنگ کے بعد، اینچ کو ہٹانے کا عمل کم ہو جاتا ہے۔ یہی وجہ ہے کہ لائن کی چوڑائی کی تلافی نہیں کی جاتی ہے۔

الیکٹرو لیس نکل چڑھایا گولڈ (ڈوبنے والا گولڈ) عمل: اچھی آکسیڈیشن مزاحمت، اچھی اینتھالپی، فلیٹ کوٹنگ ایس ایم ٹی بورڈ میں بڑے پیمانے پر استعمال ہوتی ہے، سوراخ کرنے کا معاوضہ 0.15 ملی میٹر کے مطابق بنایا جاتا ہے، HOZ تانبے کی موٹی لائن کی چوڑائی کا معاوضہ دیا جاتا ہے {{ 3}}.025mm، کیونکہ وسرجن سونے کے عمل کو سولڈر ماسک کے بعد میں ڈیزائن کیا گیا ہے، اینچنگ سے پہلے اینچ مزاحمتی تحفظ کی ضرورت ہے، اور اینچنگ کے بعد اینچ مزاحمت کو ہٹانے کی ضرورت ہے۔ لہذا، لائن کی چوڑائی کا معاوضہ گولڈ چڑھانے والی پلیٹ سے زیادہ ہے، لہذا سولڈر مزاحمت کے بعد سونا جمع کیا جاتا ہے، اور زیادہ تر لائنوں میں سونا ڈوبنے کی ضرورت کے بغیر سولڈر ماسک کوریج ہوتا ہے۔ تانبے کی جلد کے ایک بڑے حصے کے لیے، وسرجن گولڈ پلیٹ کے ذریعے استعمال ہونے والے سونے کے نمک کی مقدار سونے کی پلیٹ کے مقابلے میں نمایاں طور پر کم ہے۔

چھڑکنے والی ٹن پلیٹ (63 ٹن / 37 لیڈ) کا عمل: آکسیڈیشن مزاحمت، حساسیت نسبتاً بہترین ہے، چپٹا پن ناقص ہے، سوراخ کرنے کا معاوضہ 0.15 ملی میٹر کے مطابق بنایا جاتا ہے، HOZ تانبے کی موٹائی لائن کی چوڑائی کا معاوضہ 0 ہے .025mm، عمل اور بنیادی ڈوب مسلسل، یہ اس وقت سطح کے علاج کی سب سے عام قسم ہے۔

EU کی ROHS کی ہدایت کی وجہ سے، سیسہ، مرکری، کیڈمیم، ہیکساویلنٹ کرومیم، پولی برومیٹڈ ڈیفینائل ایتھر (PBDE) اور پولی برومیٹڈ بائفنائل (PBB) پر مشتمل چھ مضر مادوں کے استعمال سے انکار کر دیا گیا تھا، اور سطح کے علاج میں خالص ٹن سپرے متعارف کرایا گیا تھا۔ تانبا)، خالص ٹن (ٹن سلور کاپر)، وسرجن سلور اور وسرجن ٹن اور دیگر نئے عمل کو چھڑکنا تاکہ سیسہ اور ٹن چھڑکنے کے عمل کو تبدیل کیا جا سکے۔
