پی سی بی ری ورک اسٹیشن



پی سی بی ری ورک اسٹیشن کیا ہے؟



ایک پی سی بی ری ورک اسٹیشن ایک خصوصی الیکٹرانک مرمت کا آلہ ہے جو بال گرڈ سرنی (بی جی اے) چپس اور دیگر اعلی درجے کی ایس ایم ٹی اجزاء کو طباعت شدہ سرکٹ بورڈز (پی سی بی) پر ایک درست ہٹانے ، تبدیلی اور سولڈرنگ انجام دیتا ہے۔ یہاں کیوں ضروری ہے اور یہ کیسے کام کرتا ہے۔



1. مسئلہ حل کرتا ہے: بی جی اے چپس (لیپ ٹاپ ، فونز ، ایکس بکس ، مدر بورڈز جیسے گیم کنسولز میں پائے جاتے ہیں) میں ہر چپ کے نیچے بہت سے سولڈر گیندیں ہوتی ہیں۔ وہ کسی بھی معیاری سولڈرنگ ٹول کے لئے مرئی یا قابل رسائی نہیں ہیں۔ تاہم ، ان کی مرمت یا ان کی جگہ لینے کے لئے صحت سے متعلق اور کنٹرول گرمی کی ضرورت ہے۔



2. مرکزی فنکشن:



A. ہٹانا: یہ چپ اور پی سی بی کو نقصان پہنچائے بغیر سولڈر گیندوں کو پگھلنے کے لئے اس کے نیچے پی سی بی کے پی سی بی کے علاقے کو یکساں طور پر گرم کرتا ہے ، اور پھر چپ اتارنے کے لئے ویکیوم مچھلی کا استعمال کرتا ہے۔



B. تبدیلی: سولڈر پیڈ صاف کرنے کے بعد ، نئے سولڈر کا اضافہ کرتا ہے ، بی جی اے ری ورک اسٹیشن چپ کو صحیح طریقے سے رکھ سکتا ہے ، اور اس علاقے کو سولڈر جوائنٹ (ریفلو) بنانے کے لئے دوبارہ گرم کرسکتا ہے۔



3. کلیدی اجزاء اور صلاحیتیں:



عین مطابق گرمی کا کنٹرول: یہ گرم ہوا کے نوزلز کا استعمال کرتا ہے تاکہ گرمی کو چپ پر مرکوز کیا جاسکے ، اور اکثر انفراریڈ پریہیٹنگ زون کا استعمال پورے پی سی بی کو بہت آہستہ آہستہ گرم کرنے کے لئے کیا جاتا ہے۔ اس سے درجہ حرارت کے بڑے فرق کی وجہ سے وارپنگ کو روکنے میں مدد ملتی ہے اور پورے ٹولڈر کو ایک ساتھ پگھلنے میں مدد ملتی ہے۔



درجہ حرارت کی پروفائلنگ: setting ترتیب اور ریئل ٹائم کی اجازت دیتا ہے کہ مختلف سولڈر اقسام اور اجزاء کے لئے مخصوص درجہ حرارت کا پروفائل ڈسپلے کریں۔



سیدھ: ‌ پلیسمنٹ کے دوران چپس کو بالکل سیدھ میں لانے کے لئے اکثر لیزر پوائنٹر شامل ہوتا ہے۔



‌ ویکوم پک اپ قلم: desived ویران ہونے کے بعد گرم چپس کو محفوظ طریقے سے اٹھانے کے لئے۔

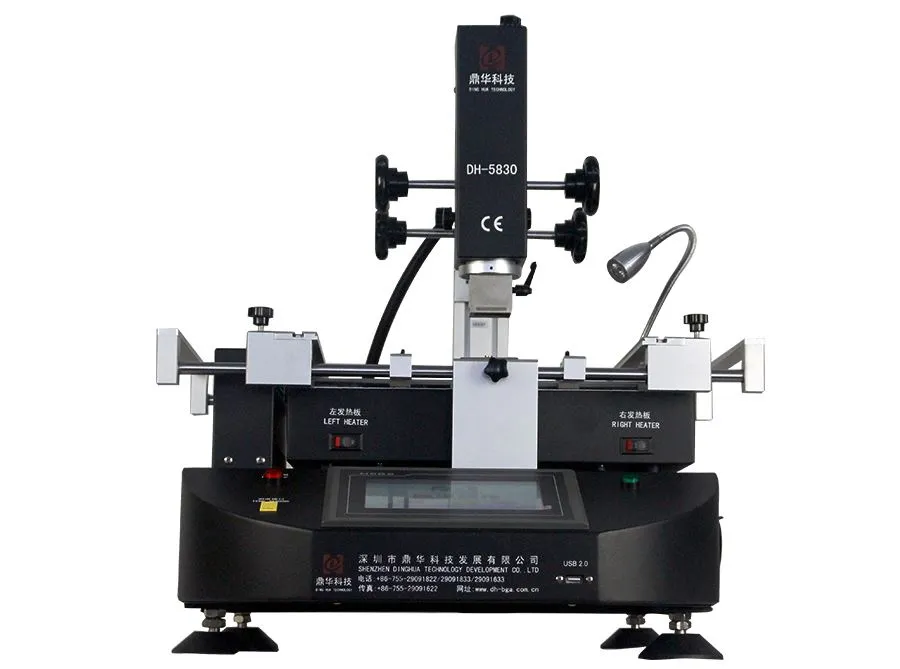

ad ایڈوانسڈ کنٹرول: ‌ جدید اسٹیشن (جیسے DH-5830) کی خصوصیت ‌ ٹچ اسکرینز۔



th تھرمل مانیٹرنگ: PC پی سی بی کے درجہ حرارت کی درست پیمائش کرنے کے لئے ‌ ایکسٹرنل درجہ حرارت سینسر شامل ہوسکتا ہے۔









آئٹم	پیرامیٹر
بجلی کی فراہمی	AC220V ± 10 ％ 50Hz
درجہ بندی کی طاقت	5500W
اعلی طاقت	1200w
نیچے کی طاقت	1200w
اورکت طاقت	3000w
ٹاپ ایئر - بہاؤ نوب	اوپری گرم - ہوا کے بہاؤ کو ایڈجسٹ کرنے کے لئے (خاص طور پر ، بہت چھوٹے/بڑے چپس)
آپریشن موڈ	ایچ ڈی ٹچ اسکرین ، ڈیجیٹل سسٹم کی ترتیب
درجہ حرارت پروفائل اسٹوریج	50000 گروپس
درجہ حرارت پر قابو پانا	کے سینسر + بند لوپ
ہیٹر کی ٹاپ موومنٹ	دائیں/بائیں ، سامنے کی طرف/پیچھے ، آزادانہ طور پر گھومیں
عارضی درستگی	± 2 ڈگری
پوزیشننگ	ذہین پوزیشننگ ، پی سی بی کو "5 پوائنٹس سپورٹ" کے ساتھ X ، y سمت میں ایڈجسٹ کیا جاسکتا ہے + V - گروو پی سی بی بریکٹ + یونیورسل فکسچر۔
پی سی بی سائز	زیادہ سے زیادہ 410 × 370 ملی میٹر منٹ 22 × 22 ملی میٹر
بی جی اے چپ	2x 2 - 80 x80 ملی میٹر
کم سے کم چپ وقفہ کاری	0.15 ملی میٹر
بیرونی غصہ سینسر	1pc
طول و عرض	570*610*570 ملی میٹر
خالص وزن	35 کلو گرام
