پی سی بی ری ورک سسٹم



پی سی بی ری ورک سسٹم DH-5880 ایک پیشہ ور پی سی بی کی مرمت کا آلہ ہے۔ تین آزاد درجہ حرارت والے زون (بشمول ٹاپ ہیٹر ، نیچے ہیٹر اور اورکت ری ہیٹنگ زون) ، ایچ ڈی ٹچ اسکرین ، ویکسم سوکر قلم ، چار بیرونی درجہ حرارت سینسر ، لیزر پوائنٹر ، USB پورٹ سے لیس ہے۔ یہ مختلف مدر بورڈ کی مرمت کے لئے استعمال ہوتا ہے جیسے آئی فون ، آئی پیڈ ، میک بوک ، ایکس بکس پلے اسٹیشن اور دیگر الیکٹرانکس۔



پی سی بی ری ورک سسٹم ایک خصوصی ٹول ہے جو پی سی بی بورڈز پر بی جی اے اور دیگر سطح - ماؤنٹ اجزاء کی سولڈرنگ اور ویران کرنے کے لئے استعمال ہوتا ہے۔ اس میں عام طور پر درجہ حرارت کا عین مطابق کنٹرول ، گرم ہوا حرارتی یا اورکت حرارتی نظام ، اور مستحکم اور درست چپ مرمت کی حمایت کرنے کے لئے ایڈجسٹ فکسچر شامل ہیں۔ اس قسم کا ری ورک اسٹیشن بڑے پیمانے پر الیکٹرانکس کی مرمت میں استعمال ہوتا ہے ، اور لیپ ٹاپ ، موبائل فون ، گیم کنسولز ، اور پی سی بی کی مختلف اسمبلیوں جیسے آلات کے لئے چھوٹے - بیچ مینوفیکچرنگ۔

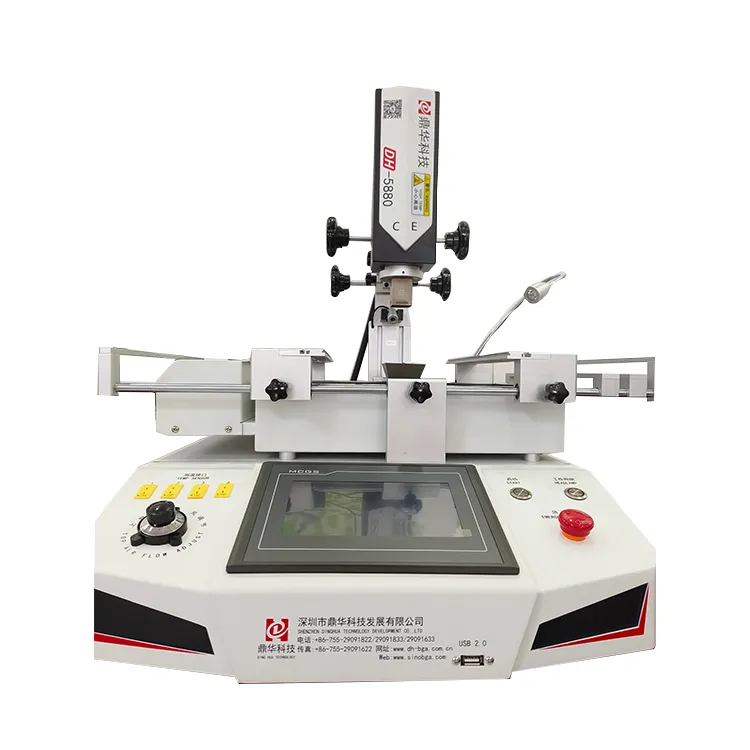

نیچے نیچے چار مختلف زاویوں سے DH-5880 کی تصاویر ہیں:









آئٹم	پیرامیٹر
کل طاقت	5500w
ٹاپ ہیٹر	1200w
نیچے ہیٹر	1200W (دوسرا درجہ حرارت زون)
افادیت والا ہیٹر	3000W (تیسرا درجہ حرارت زون)
آپریشن موڈ	ٹچ اسکرین+دستی
طول و عرض	L500*W600*H700 ملی میٹر
درجہ حرارت پروفائلز اسٹوریج	50000 گروپس
پی سی بی پوزیشننگ	v - نالی + یونیورسل فکسچر + 5- پوائنٹس سپورٹ + ایکس سمت میں ایڈجسٹ
بی جی اے پوزیشننگ	لیزر نے اپنے مرکز کی طرف اشارہ کیا
درجہ حرارت پر قابو پانا	K - ٹائپ تھرموکوپل + بند لوپ + آٹو معاوضہ
درجہ حرارت کی درستگی	± 2 ڈگری
پی سی بی سائز	زیادہ سے زیادہ 450*380 ملی میٹر منٹ 10*10 ملی میٹر
بی جی اے سائز	1*1-80*80 ملی میٹر
بی جی اے جذب موڈ	ویکیوم سکشن قلم
کم سے کم چپ وقفہ کاری	0.1 ملی میٹر
بیرونی درجہ حرارت کا سینسر	4 ، اختیاری
مشین کی قسم	ڈیسک ٹاپ
خالص وزن	48 کلوگرام

















1. صارف الیکٹرانکس انڈسٹری
(موبائل فون ، گولیاں ، لیپ ٹاپ ، ٹی وی ، گیمنگ کنسولز)



2. کمپیوٹر اور آئی ٹی ہارڈ ویئر
(مدر بورڈز ، گرافکس کارڈ ، سرور)



3. ٹیلی مواصلات کا سامان
(روٹرز ، مواصلات بورڈ ، بیس اسٹیشن ماڈیول)



4. آٹوموٹو الیکٹرانکس
(ای سی یو ، سینسر ، کنٹرول ماڈیولز ، انفوٹینمنٹ سسٹم)



5. صنعتی آٹومیشن اور کنٹرول سسٹم
(پی ایل سی بورڈ ، کنٹرول بورڈ ، صنعتی مشین الیکٹرانکس)



6. میڈیکل الیکٹرانکس
(تشخیصی آلات ، نگرانی کے نظام ، میڈیکل کنٹرول بورڈ)



7. ایرو اسپیس اور دفاعی الیکٹرانکس
(نیویگیشن سسٹم ، کنٹرول یونٹ ، مشن - تنقیدی الیکٹرانک بورڈ)



8. ایس ایم ٹی مینوفیکچرنگ اور الیکٹرانکس اسمبلی
(پروٹو ٹائپ ڈویلپمنٹ ، چھوٹی - بیچ کی پیداوار ، معیار کی بحالی)



9. آر اینڈ ڈی لیبارٹریز اور تعلیمی ادارے
(پروسیس ریسرچ ، ٹریننگ ، اور الیکٹرانکس انجینئرنگ ایجوکیشن)









1. مشین: 1 سیٹ

2. تمام مستحکم اور مضبوط لکڑی کے معاملات میں بھری ہوئی ، جو درآمد اور برآمد کے لئے موزوں ہے۔

3. ٹاپ نوزل: 3 پی سی (20*20 ملی میٹر ، 30*30 ملی میٹر ، 40*40 ملی میٹر)

نیچے نوزل: 2pcs (35*35 ملی میٹر ، 55*55 ملی میٹر)

4. بیم: 2 پی سی

5. پلم نوب: 4 پی سی

6. یونیسسل فکسچر: 4 پی سی

7. سپورٹ سکرو: 5 پی سی

8. برش قلم: 1 پی سی

9. ویکیوم کپ: 5 پی سی

10. اسپینر: 3 پی سی

11. ٹیمپ سینسر تار: 1 پی سی

12. ویکیوم سوکر: 5 پی سی

13. پیشہ ورانہ ہدایات کی کتاب: 1 پی سی

14. ٹول باکس: 1 پی سی
